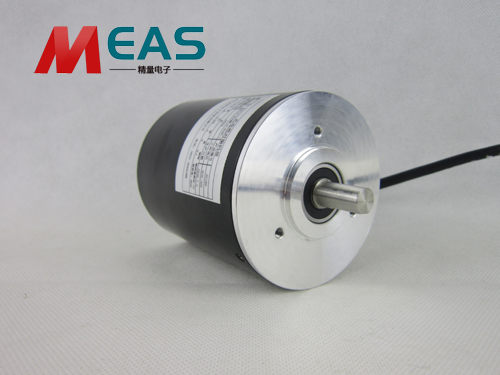

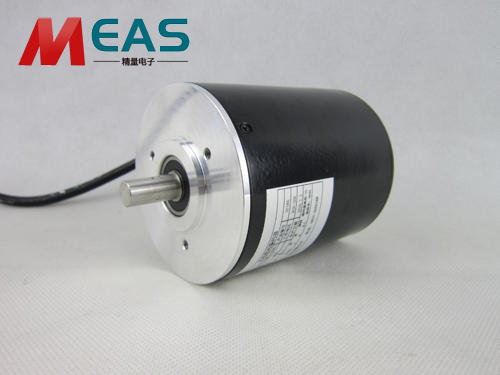

RS485拉線位移編碼器機械齒輪組真多圈，全數字化計值。 RS485自由協議輸出，方便連接各種PLC及上位機設備。多用途、多功能，直接對應多圈角度、多圈長度、轉動平移速度測量。
信號輸出方式：棕色 10—30Vdc 工作電源、白色 0V GND、綠色 RS485輸出A、黃色 RS485輸出B、灰色 外部置位高電平入。
藍色設置允許線：設置模式時，編碼器藍色線與棕色線并在一起接正電源，白色線接電源地線。此時，編碼器的通訊速率固定為19200bps。非設置模式，即正常工作時，建議將藍色線與白色線并在一起接電源地線。
RS485通訊的注意事項：
1． 通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2． 在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。
3． 在外部電磁干擾強時，RS485接線蕞好使用雙屏蔽電纜。
4． 多個編碼器接上位機時，由于編碼器返回數據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。
5． 當系統中有電動機時，編碼器電源需與其他電源隔離。
由于RS485電路是差分形式的，A＋，B－都是帶電壓的，常時間接地或接高電平都會造成RS485電路損壞。
以上幾點就是RS485拉線位移編碼器注意事項及如何實現通訊的，濟南精量電子科技有限公司是專業的位移傳感器與配套系統為主的高新科技企業，防水位移傳感器，防爆位移傳感器銷售，質量保證，歡迎廣大用戶咨詢、我們期待與您的攜手合作。
